桶底閥主要安裝在工廠設備的桶槽底部（多為反應槽或攪拌槽），用於排洩桶槽內部流體。

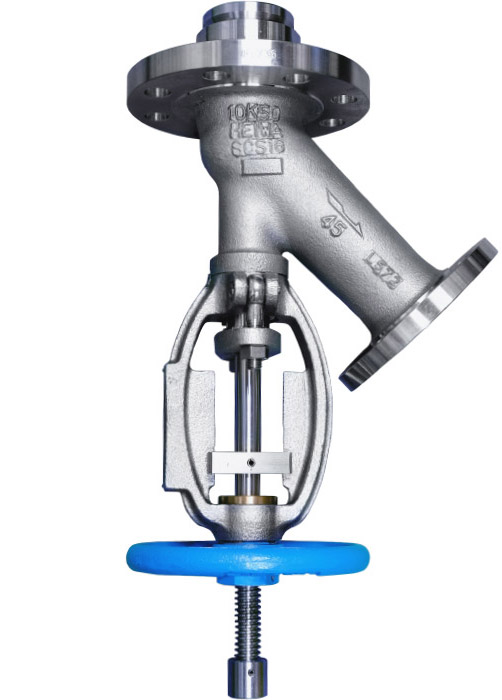

本公司的主力產品「Y型桶底閥（Flush Bottom Tank Valve）」是因應客戶的使用環境及規格條件等因素之特殊構造的高附加價值閥門。
※點擊閃爍的●處，您將可以查看說明。

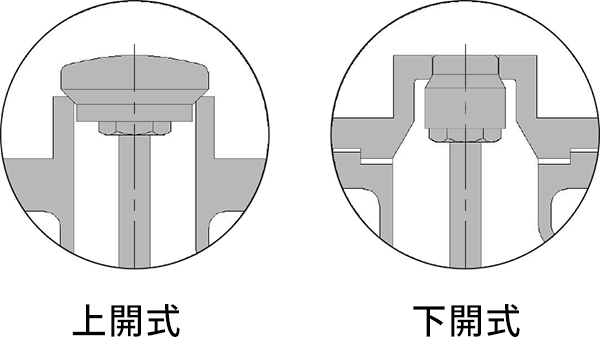

二種閥內主體型式

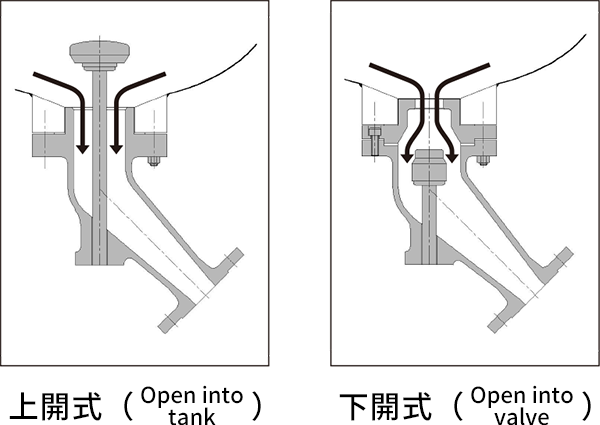

本公司的桶底閥分為上開式（Open into tank）・下開式（Open into valve）二大類，可依使用流體或桶槽內部的壓力狀況，選擇適用的閥內主體型式。
對應各種尺寸及壓力的法蘭接續設計
法蘭規格及閥門的基本設計依JIS 10K（日本工業規格）為準。另外，本公司也可配合客戶的要求、或針對適合桶槽內部壓力及溫度的設計，提出建議。
高效率的排洩構造
桶底閥在構造上具有閥門開時，閥內主體或閥桿仍會存在流道中，造成流道不小妨礙的缺陷。
本公司的桶底閥為了消除此缺陷，使桶槽內容物能在短時間內大量排洩而出，採用一次側尺寸大於二次側尺寸為基本設計。
本公司的桶底閥為了消除此缺陷，使桶槽內容物能在短時間內大量排洩而出，採用一次側尺寸大於二次側尺寸為基本設計。
優秀的耐腐蝕性・耐磨耗性
要部採用不銹鋼製，極具耐腐蝕性及耐磨耗性，亦可選用特殊鋼材。
非迴轉式閥桿
承座部及閥桿摺動部不會因迴轉造成的損傷，可防止格蘭部發生逸散，延長使用壽命。
格蘭部以PTFE格蘭迫緊為標準，也能選配加裝Gland purge。
格蘭部以PTFE格蘭迫緊為標準，也能選配加裝Gland purge。
配合使用環境的驅動方式
閥門的驅動方式分為手動型及自動型，可依用途或使用環境，選擇最適合的閥門。
近年來在設備安全、及合理化為目的的集中控制和自動控制的趨勢，廣泛採用「自動型」閥門。為因應各種流體控制問題，本公司備有豐富多樣的產品系列。
詳如產品系列的各種驅動器、選配的頁面。
近年來在設備安全、及合理化為目的的集中控制和自動控制的趨勢，廣泛採用「自動型」閥門。為因應各種流體控制問題，本公司備有豐富多樣的產品系列。
詳如產品系列的各種驅動器、選配的頁面。
閥內主體形狀和閥門密封部的構造
閥內主體是達成閥門開關機能的部分，經由閥內主體（Disc）和承座（Seat）的緊密結合以截斷流體。此外，流體控制機能和閥門密封部的止漏，二者的信賴性十分重要。
管線上的閥門如有發生洩漏，不只可能成為下游問題的肇因，對上游製品的生產恐亦產生極大影響。
因閥門承座的規格受流體成分及流體溫度影響甚鉅，因此針對流體條件及用途，再進行承座材質選定極為必要。
本公司的桶底閥依材質分為「金屬承座（Metal Seated）」和「PTFE承座（Soft Seated）」二種。

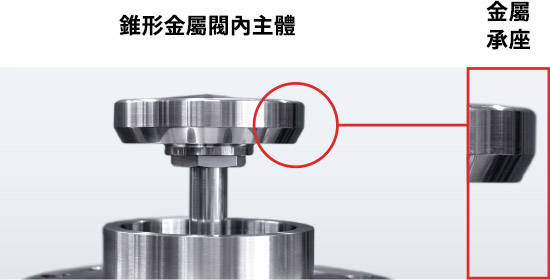

※下圖為上開式用閥內主體
因閥內主體和承座都是金屬製，亦可適用於高溫流體。
再者，透過在承座部施以焊接（Welding）等表面硬化處理（Hardfacing）加工，使用在黏性及漿液（Slurry）的流體效果極佳。

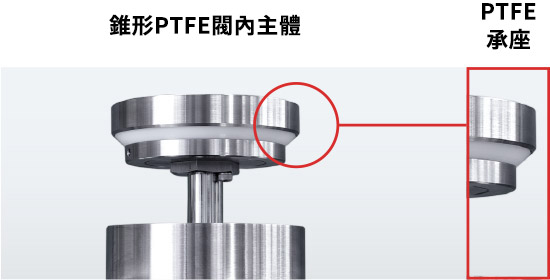

承座部由非金屬部品構成的形式。
承座部的磨耗較少又具高密封性，且PTFE承座可更換，易於保養。
但是對超過承座耐熱溫度之高溫流體的耐受力差，使用條件受限。
※請確認最高使用溫度。
可選用材質一覽表
| 閥門本體（鑄件） | 閥門要部（鋼材） |
|---|---|
| SCS13A (JIS G 5121) | SUS304 (JIS G 4303) (JIS G 4318) |
| SCS14A (JIS G 5121) | SUS316 (JIS G 4303) (JIS G 4318) |
| SCS16A (JIS G 5121) | SUS316L (JIS G 4303) (JIS G 4318) |
| 閥門本體（鑄件） | 閥門要部（鋼材） |
|---|---|
| SCS10 (JIS G 5121) | SUS329J4L (JIS G 4303) (JIS G 4318) |
| SCS11 (JIS G 5121) | SUS329J1 (JIS G 4303) (JIS G 4318) |
| SCS18 (JIS G 5121) | SUS310S (JIS G 4303) (JIS G 4318) |
| SCS19 (JIS G 5121) | SUS304L (JIS G 4303) (JIS G 4318) |
| SUS317L同材質等級鑄件 | SUS317L (JIS G 4303) (JIS G 4318) |
| SCS13 (JIS G 5121) | SUS304 (JIS G 4303) (JIS G 4318) |
| SCS14 (JIS G 5121) | SUS316 (JIS G 4303) (JIS G 4318) |
| SCS16 (JIS G 5121) | SUS316L (JIS G 4303) (JIS G 4318) |
| 閥門本體（鑄件） | 閥門要部（鋼材） |
|---|---|
| CF8 (ASTM A 351) | SUS304 (JIS G 4303) (JIS G 4318) |
| CF8M (ASTM A 351) | SUS316 (JIS G 4303) (JIS G 4318) |
| CF3M (ASTM A 351) | SUS316L (JIS G 4303) (JIS G 4318) |
| CF3 (ASTM A 351) | SUS304L (JIS G 4303) (JIS G 4318) |
| 閥門本體（鑄件） | 閥門要部（鋼材） |
|---|---|
| CW12MW (ASTM A 494) | ALLOY C-276 / MA276 |
| CX2MW (ASTM A 494) | ALLOY C-22 / MA22 |
| N12MV (ASTM A 494) | ALLOY B / MA-B |
| N7M (ASTM A 494) | ALLOY B-2 / MA-B2 |
| MC合金 | MC合金 |
| MAT21 | MAT21 |
| 鎳基合金 |
| 純鈦 |
| 純鋯 |
| Carpenter® 20 |
| Inconel® 600 |
| 鉭合金 |
| ALLOY 20 |
| 承座部的硬化處理（Co-Cr-W） |
| 在Body Seat和Disc Seat的二邊焊接高硬度Co-Cr-W合金，以此硬化二邊承座部，並降低Body Seat刮傷的可能性。另外，也可依客戶所需，製作僅硬化處理Body Seat與軟材質（如：PTFE）Disc Seat的組合。 |
| 指定接液部的硬化處理（Co-Cr-W） |
| 可在客戶的指定接液部位置焊接高硬度Co-Cr-W合金，不限於閥門密封部。 |
| 全部接液部的硬化處理（Co-Cr-W） |
| 在所有接液部位置焊接高硬度Co-Cr-W合金。 |
※依部品不同，恐有無法進行加工的部位。煩請就希望進行硬化處理加工的部品及部位洽詢代理店。
| Pure PTFE（聚四氟乙烯） |
閥門承座部的標準材質。具安定的化學性、優良的耐蝕性和耐熱性，以及高密封性。
顏色：白色 ／最高使用溫度：100℃ |
| G/F PTFE（聚四氟乙烯＋玻璃纖維） |
加入玻璃纖維（Glass fiber）作為充填劑的PTFE材質，耐潛變性（Creep resistance）及耐熱性較Pure PTFE優。
顏色： 乳白色／最高使用溫度：120℃ |
| C/F PTFE（聚四氟乙烯＋碳纖維） |
加入碳纖維（Carbon fiber）作為充填劑的PTFE材質，耐潛變性（Creep resistance）及耐熱性較Pure PTFE優。
顏色： 黑色（無光澤）／最高使用溫度：150℃ |
| PTFE+PFA |
同時具有PTFE的耐熱性、耐藥性，以及PFA特性之非常優良的材質。
顏色： 白色（些微半透明）／最高使用溫度：200℃ |
| PTFE+PFA共聚物 |
顏色：白色（半透明） ／最高使用溫度：100℃
|
| 硬質石墨（Hard graphite） |
在高溫高壓下將石墨（Graphite）壓模成形的材質。耐熱性優，可用於高溫，且具有自體潤滑性。
顏色： 黑色（有光澤）／最高使用溫度：400℃ |
| 氯丁橡膠（CR） |
|
耐熱性、耐油性、耐藥性較天然橡膠優的橡膠材質。
顏色： 黑色（無光澤）／最高使用溫度：90℃ |
※上表中的最高使用溫度為供應商所提供的參考值，實際最高使用溫度會隨著社。
